Braçadeira de extremidade de trilho solar

A braçadeira de extremidade do trilho solar é instalada na borda externa de um conjunto de painéis solares para segurar a estrutura do módulo firmemente contra o trilho de montagem. Ele funciona com trilhos de alumínio compatíveis para criar uma conexão estável entre o painel e a estrutura de montagem. Diferentes tamanhos de braçadeiras podem ser usados ​​dependendo da espessura da estrutura do painel, do perfil do trilho e dos requisitos do projeto.

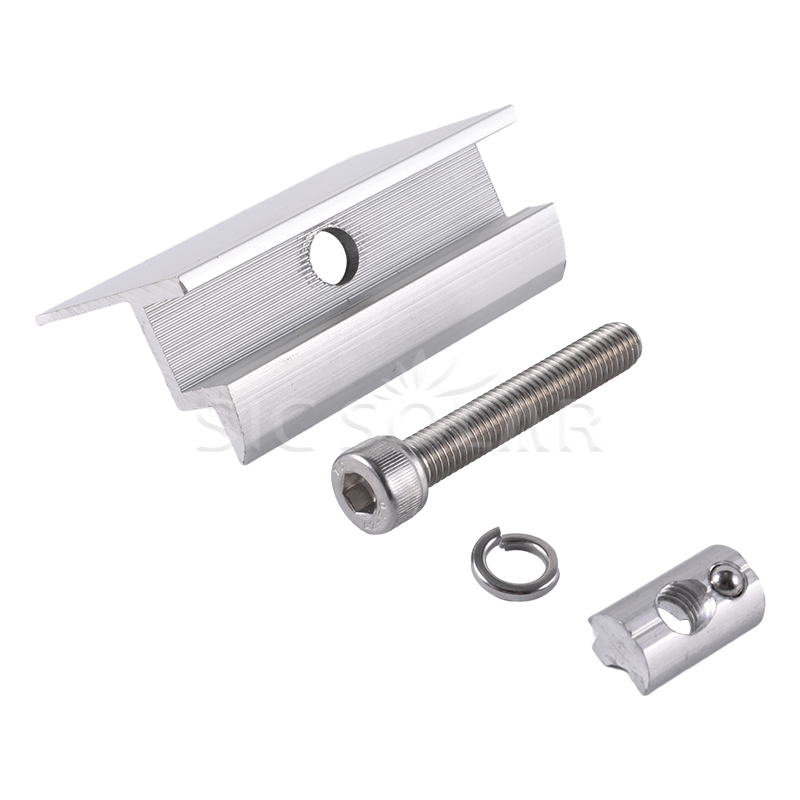

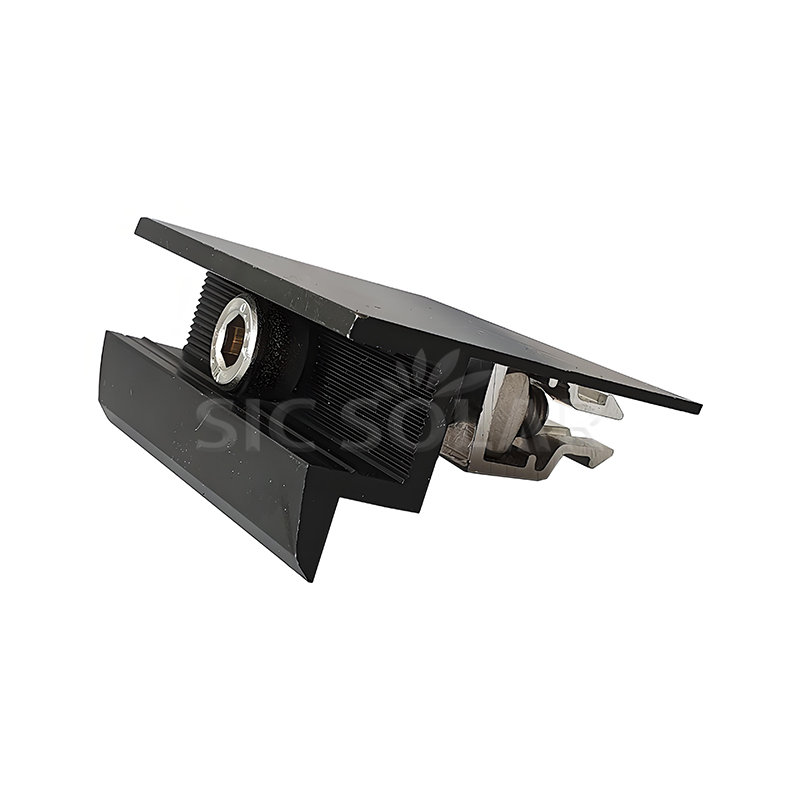

Componentes

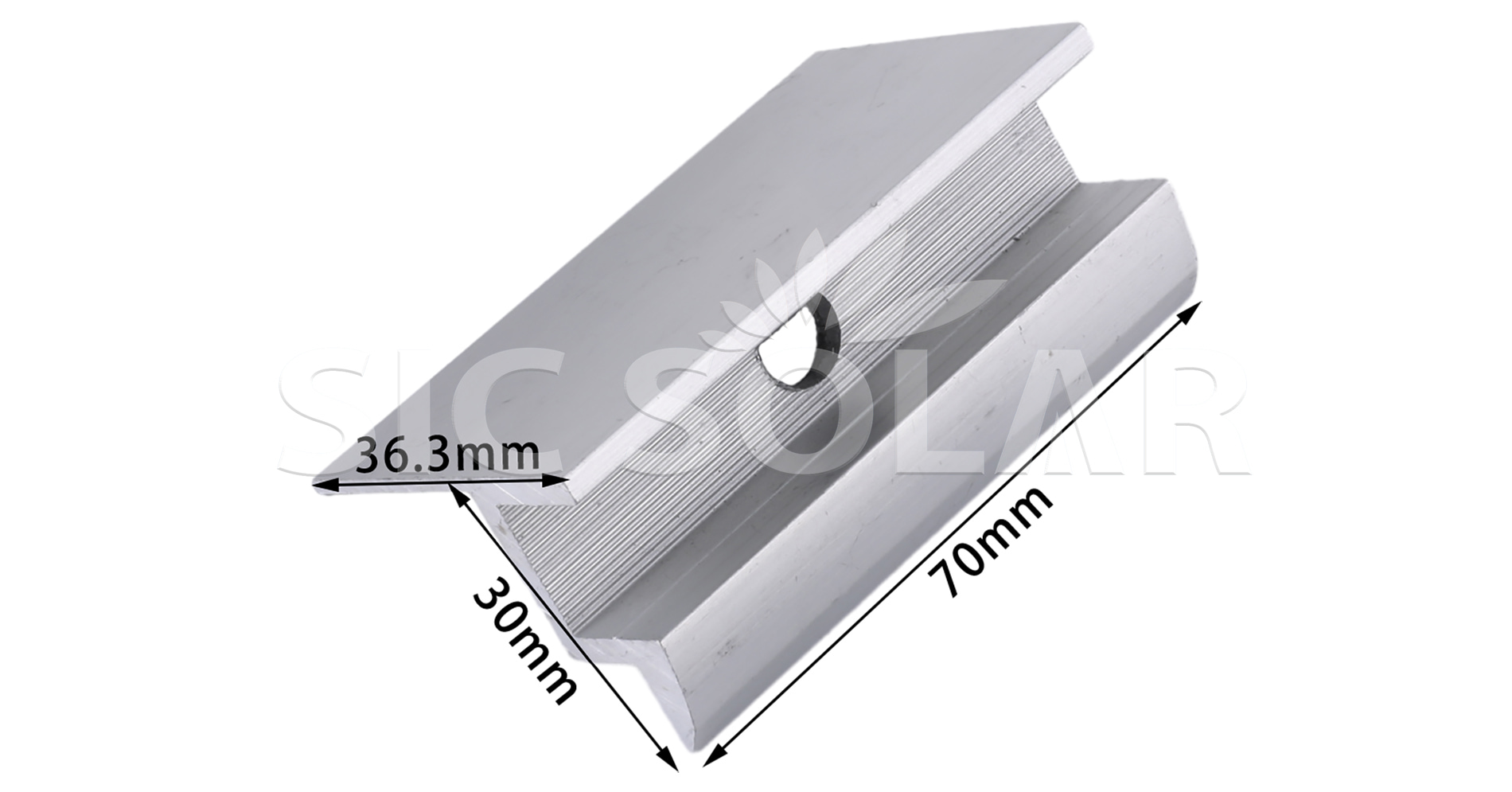

Parâmetro (Especificação)

Etapas de instalação

• Instale o Trilho Solar: Instale os trilhos de acordo com o layout do projeto. Verifique se eles estão devidamente alinhados e firmemente fixados.
• Posicionar o Painel Solar:Coloque o painel nos trilhos e alinhe-o com o layout planejado do conjunto.
• Posicione o grampo final:Coloque o grampo final contra a borda externa da moldura do painel.
• Insira o fixador: deslize ou insira o fixador no canal ferroviário compatível.
• Ajuste a braçadeira: Mova a braçadeira para a posição de forma que ela fique corretamente apoiada na estrutura do painel e dentro da área de fixação aprovada.
• Aperte o fixador: Aperte o fixador com o torque recomendado pelo fabricante.
• Execute uma verificação final: Verifique o alinhamento do painel e confirme se a braçadeira está segurando firmemente a estrutura do módulo e o trilho.

Precauções de instalação

• Verifique se a braçadeira corresponde à espessura da moldura do painel.
• Confirme se a braçadeira e o perfil do trilho são compatíveis.
• Alinhe o painel corretamente antes do aperto final.
• Use os fixadores corretos especificados para o sistema de montagem.
• Siga o valor de torque recomendado durante a instalação.
• Não aperte demais, pois muita pressão pode danificar a moldura do painel.
• Nunca use braçadeiras ou fixadores rachados, danificados ou deformados.
• Certifique-se de que os trilhos estejam instalados com segurança antes de montar os painéis.

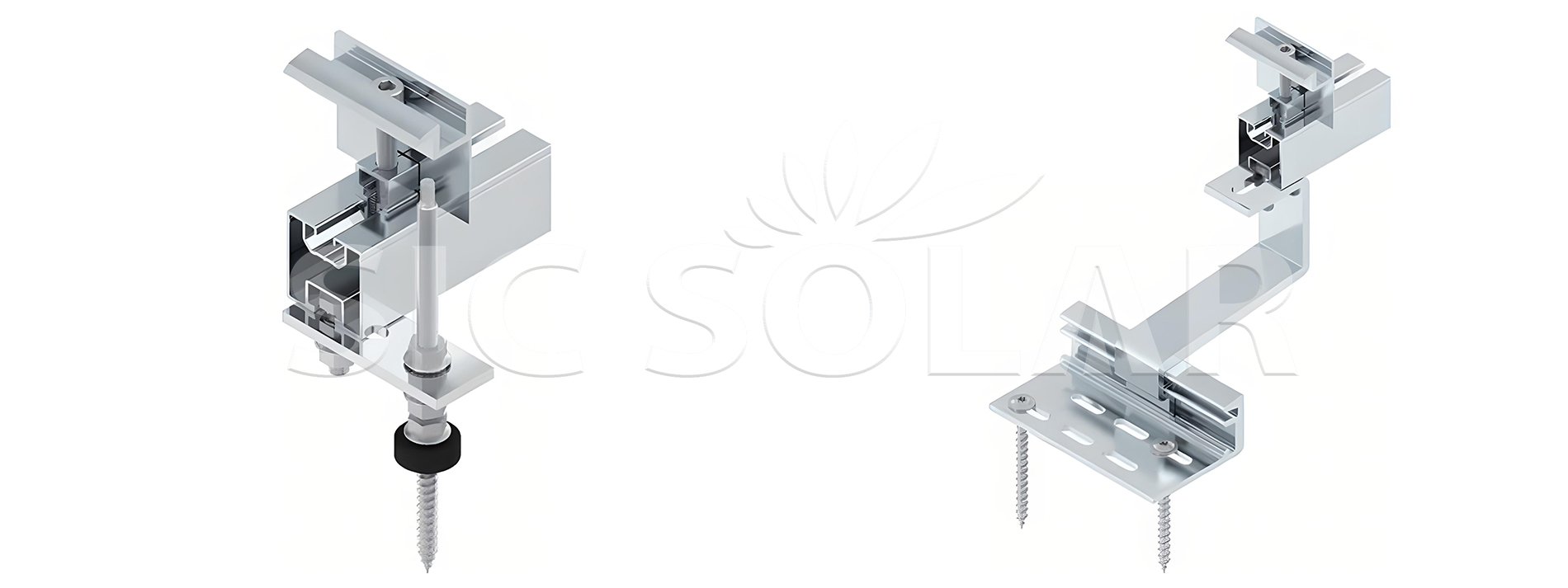

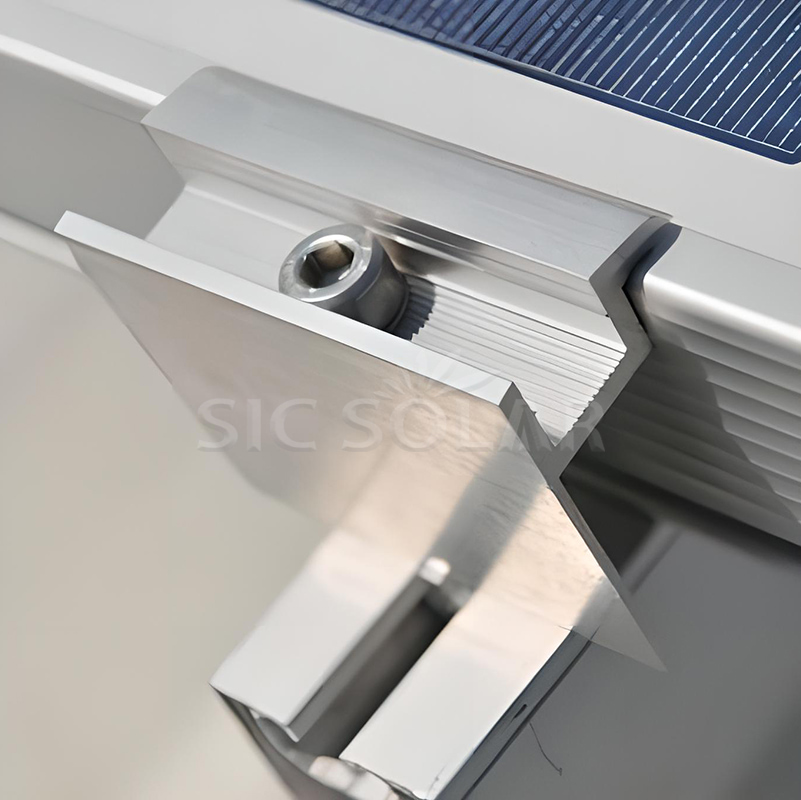

Cenário de aplicação

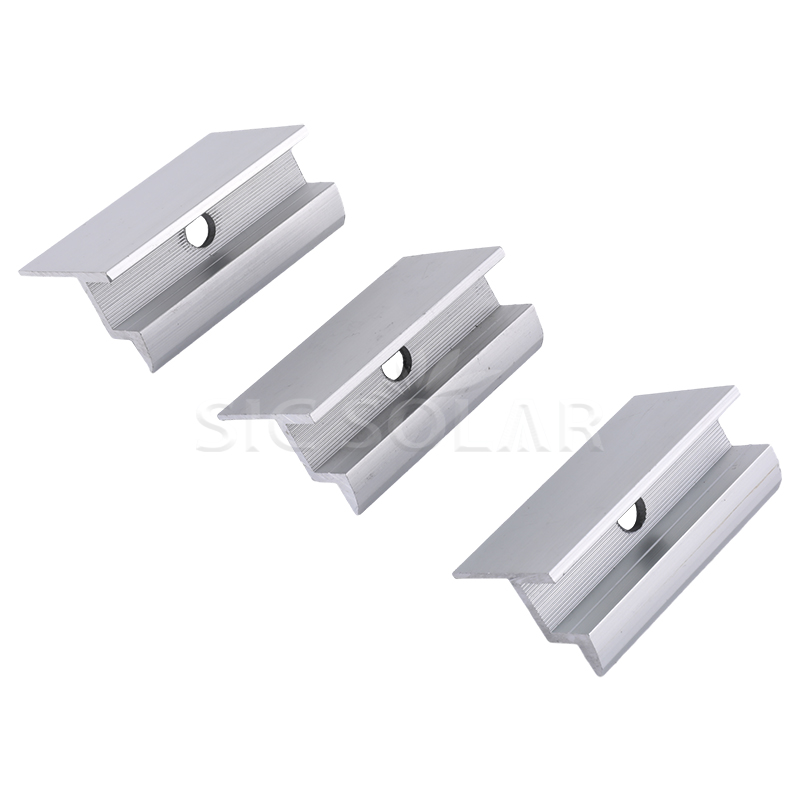

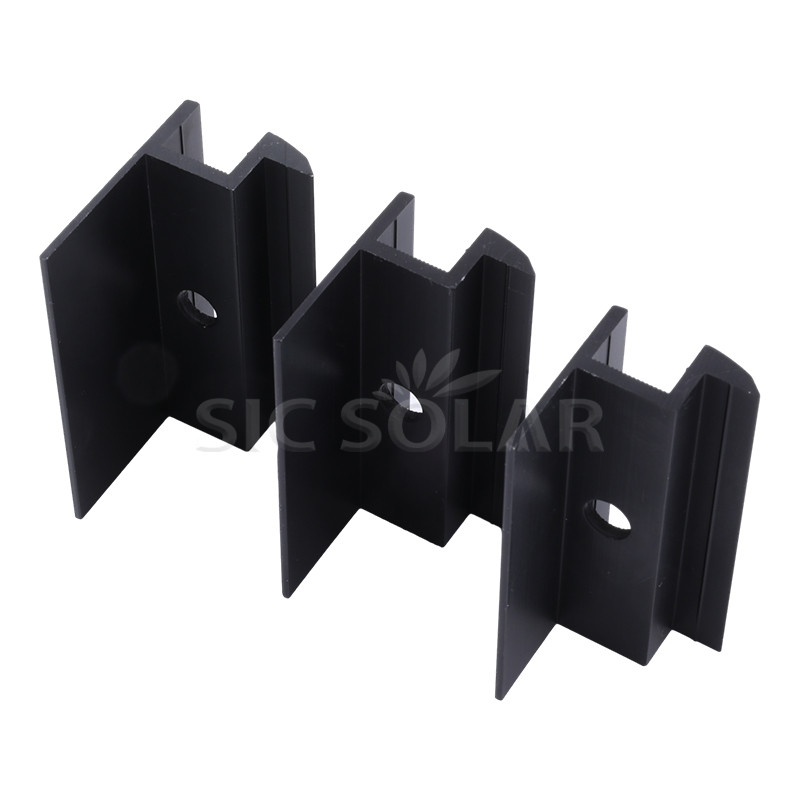

Detalhes

Pacote

Usamos embalagens e métodos de envio padrão do Solar Rail End Clamp. No entanto, se você tiver requisitos específicos de embalagem, podemos coordenar com a fábrica para embalar e enviar o produto de acordo com suas especificações.
